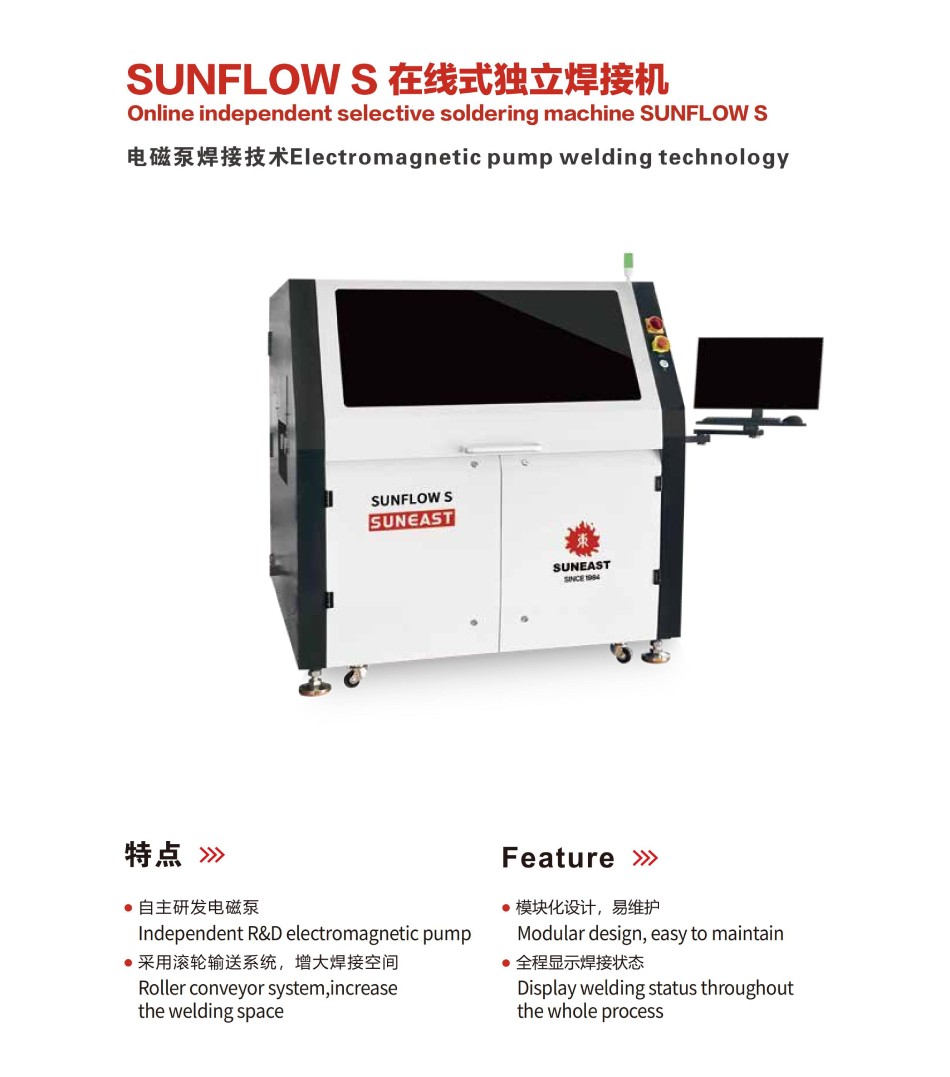

在线式独立焊接机产品特点：
自主研发电磁泵
?？榛杓?，易维护
采用滚轮输送系统，增大焊接空间
全程显示焊接状态
标准机基本结构?？椋?/span>
| 预热?？?/td> | 焊接?？?/td> | 传送系统 |

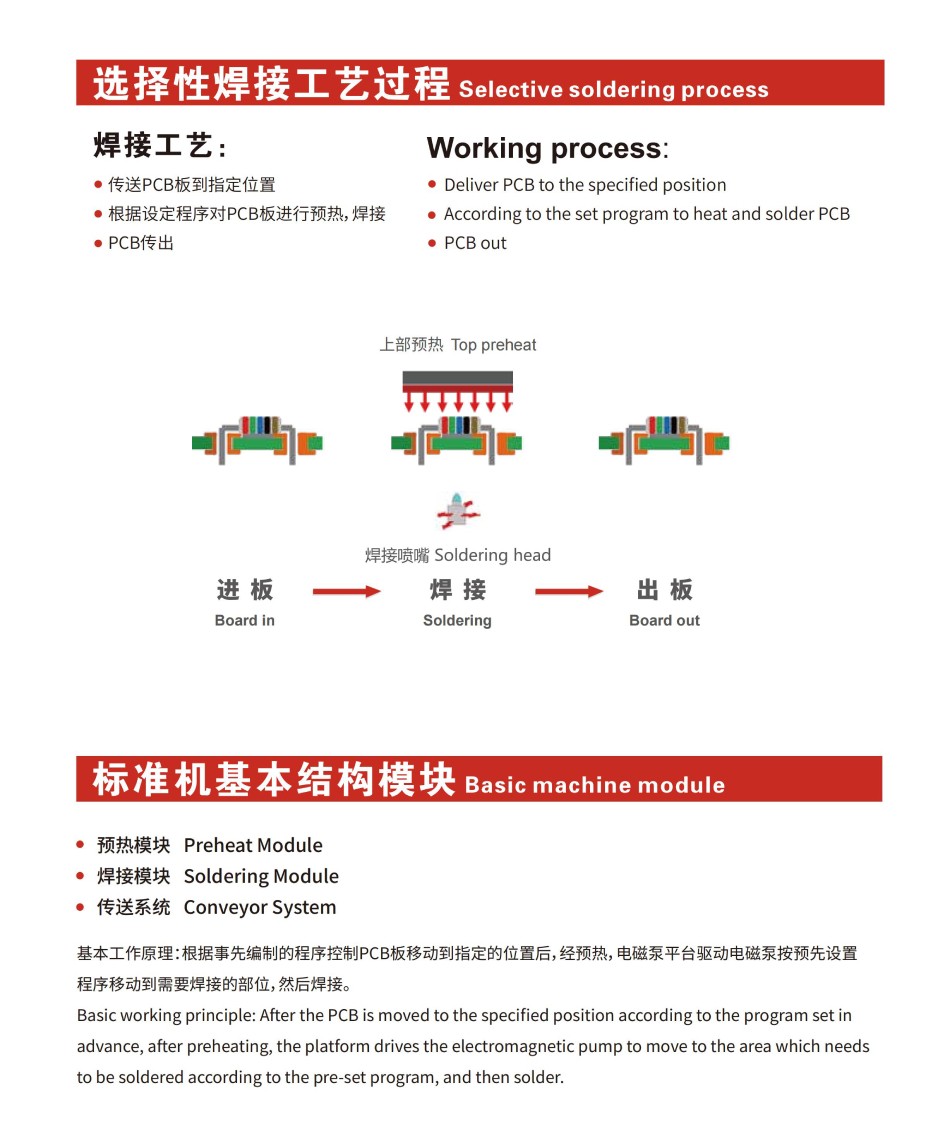

选择性焊接工艺过程：
1、传送PCB板到指定位置；
2、根据设定程序对PCB板进行预热、焊接；
3、PCB传出；
基本工作原理:根据事先编制的程序控制PCB板移动到指定的位置后,经预热,电磁泵平台驱动电磁泵按预先设置程序移动到需要焊接的部位,然后焊接。

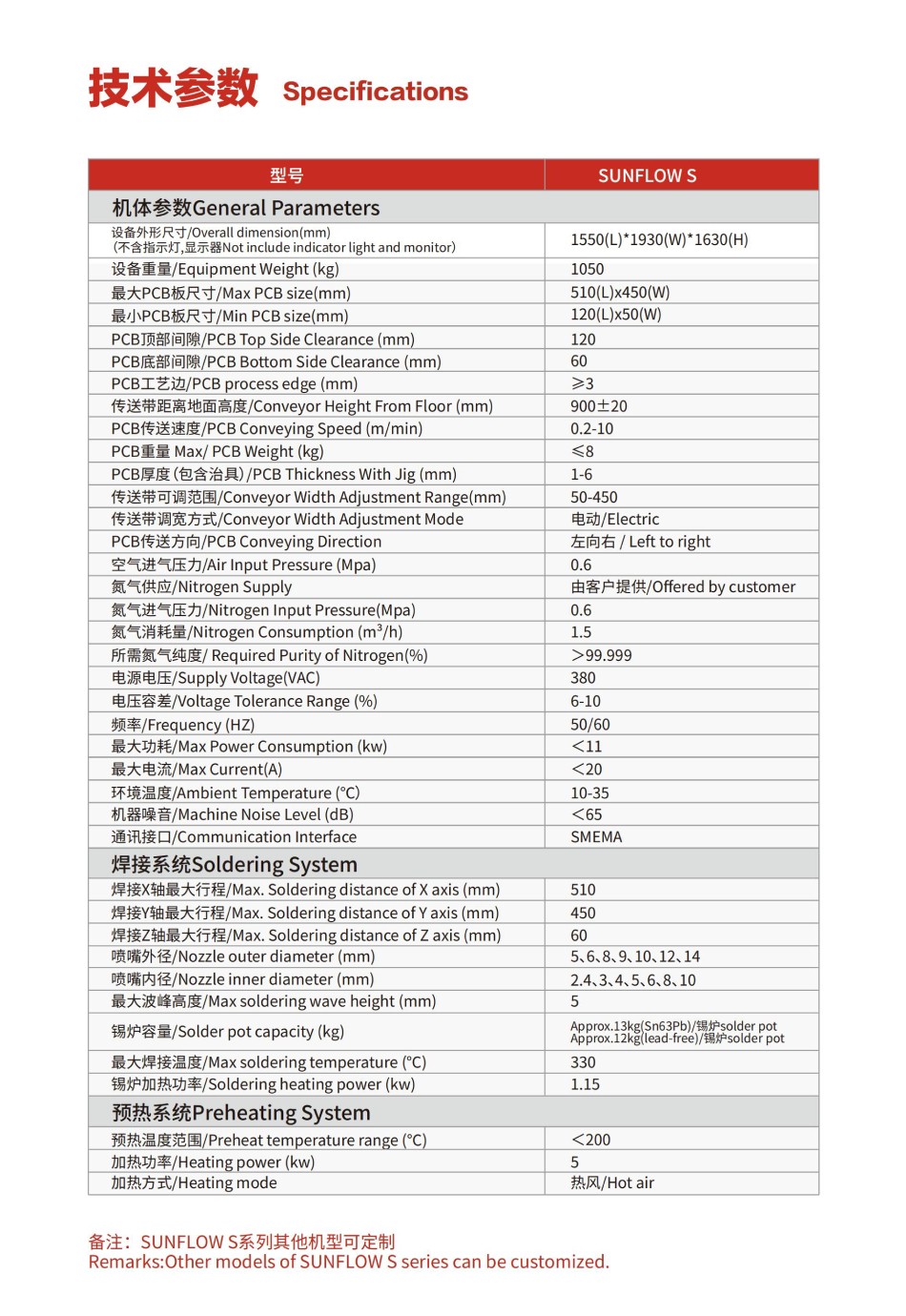

| 技术参数 | |
| 型号 | SUNFLOwS |
| 机体参数 | |
| 设备外形尺寸(不含指示灯，显示器)(mm) | 1550(L)*1930(W)*1630(H) |
| 设备重量(kg) | 1050 |
| 最大PCB板尺寸(mm) | 510(L)x450(W) |
| 最小PCB板尺寸(mm) | 120(L)x50(W) |
| PCB顶部间隙(mm) | 120 |
| PCB底部间隙(mm) | 60 |
| PCB工艺边(mm) | ≥3 |
| 传送带距离地面高度(mm) | 900±20 |
| PCB传送速度(m/min) | 0.2-10 |
| PCB重量(kg) | ≤8 |
| PCB厚度(包含治具)(mm) | 1-6 |
| 传送带可调范围(mm) | 50-450 |
| 传送带调宽方式 | 电动 |
| PCB传送方向 | 左向右 |
| 空气进气压力(Mpa) | 0.6 |
| 氮气供应 | 由客户提供 |
| 氮气进气压力(Mpa) | 0.6 |
| 氮气消耗量(m3/h) | 1.5 |
| 所需氮气纯度(%) | >99.999 |
| 电源电压(VAC) | 380 |
| 电压容差(%) | 6-10 |
| 频率(HZ) | 50/60 |
| 最大功耗(kw) | <11 |
| 最大电流(A) | <20 |
| 环境温度(℃) | 10-35 |
| 机器噪音(dB) | <65 |
| 通讯接口 | SMEMA |
| 焊接系统 | |
| 焊接X轴最大行程(mm) | 510 |
| 焊接Y轴最大行程(mm) | 450 |
| 焊接Z轴最大行程(mm) | 60 |
| 喷嘴外径(mm) | 5、6、8、9、10、12、14 |
| 喷嘴内径(mm) | 2.4、3、4、5、6、8、10 |
| 最大波峰高度(mm) | 5 |
| 锡炉容量(kg) |
Approx.13kg(无铅)/锡炉 Approx.12kg(有铅)/锡炉 |
| 最大焊接温度(℃) | 330 |
| 锡炉加热功率(kw) | 1.15 |
| 预热系统 | |
| 预热温度范围(℃) | <200 |
| 加热功率(kw) | 5 |
| 加热方式 | 热风/Hot air |
| 备注：SUNFLOW S系列其他机型可定制 | |
