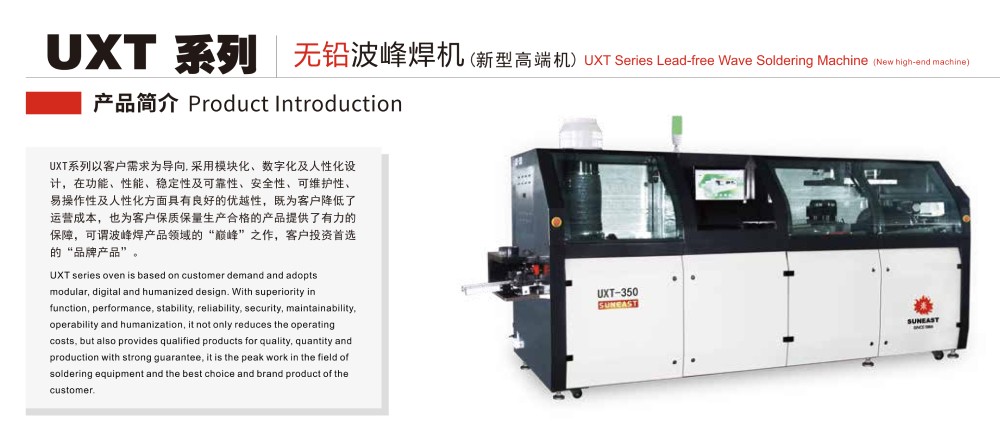

波峰焊UXT系列以客户需求为导向， 采用?？榛?、数字化及人性化设计，在功能、性能、稳定性及可靠性、安全性、可维护性、易操作性及人性化方面具有良好的优越性，既为客户降低了运营成本，也为客户保质保量生产合格的产品提供了有力的保障，可谓波峰焊产品领域的“巅峰”之作，客户投资首选的“品牌产品”。
波峰焊UXT系列产品特点：

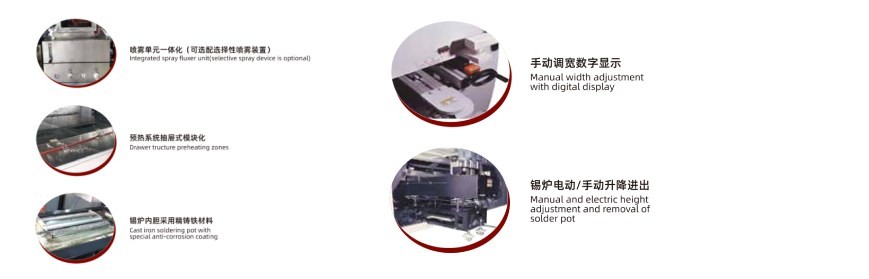

●运输系统采用分段浮动式结构，有效防止导轨变形，新型钛合金双钩爪，不粘锡，直联式入板接驳，铝制导轨，进板更顺畅。
●喷雾单元一体化?？樯杓?，通过快速接插件同主机连接，喷嘴采用新式精密型喷嘴，可达到高效率、雾化均匀的涂敷效果，可满足水剂助焊剂的工艺要求。
●预热系统采用微热风+远红外发热管方式，三段预热温区，抽屉式?？榛杓?，灵活选择混合预热模式。温度均匀稳定。
●强制自然风冷却系统。(冷水机为选项)
●锡炉系统，内胆采用特殊材料，内表面防腐蚀处理。(新型喷口固定方式，便于装卸；自动导流装置，便于收集锡渣，波峰形状可调节)锡炉温度控制精度±2℃，锡炉进出、升降电动手动均可，操作方便。
●Windows 7操作系统， 中/英文智能化软件， 具有参数设定、保存、重复利用， 远程监控功能。工艺曲线/数据自动存储功能， 温度曲
线测试功能。
| 型号 | UXT-350 | UXT-450 | UXT-610 |

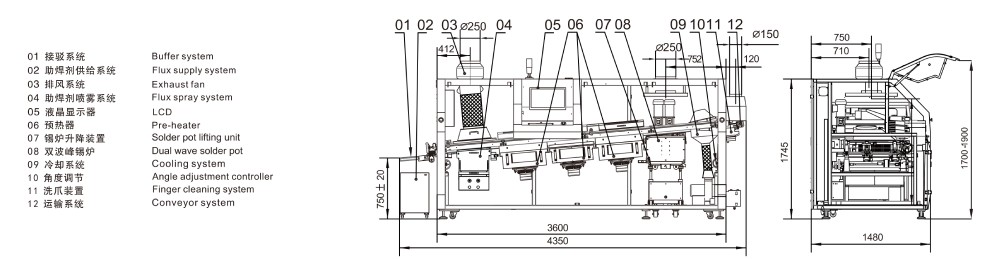

| 外形尺寸LxWxH(mm) | 4350*1480*1750 | 4350*1580*1750 | 4350*1740*1750 |
| 重量 | 约1800kg | 约1950kg | 约2150kg |
| 电源 | 3PH 380V 50HZ | 3PH 380V 50HZ | 3PH 380V 50HZ |
| 启动功率 | 32KW | 32KW | 45KW |
| 正常运行功率 | 8KW | 8.5kW | 11KW |
| 控制系统 | PC+PLC | PC+PLC | PC+PLC |
| 喷雾移动 | 步进马达 | 步进马达 | 步进马达 |
| 喷雾气压 | 0.2Mpa-0.4Mpa | 0.2Mpa-0.4Mpa | 0.2Mpa-0.4Mpa |
| 助焊剂流量控制 | Option | Option | Option |
| 助焊剂自动添加 | 标配 | 标配 | 标配 |
| 抽风方式 | 上抽风 +侧风 | 上抽风 +侧风 | 上抽风 +侧风 |
| 抽风管直径(mm) | Φ250 | Φ250 | Φ250 |
| 排风量 | 30m3/min | 30m3/min | 30m3/min |
| 预热方式 | 微热风/红外 | 微热风/红外 | 微热风/红外 |
| 温度控制方式 | PID | PID | PID |
| 预热区数量 | 3 | 3 | 3 |
| 预热区长度(mm) | 1800 | 1800 | 1800 |
| 预热温度可调范围 | 室温~200℃ | 室温~200℃ | 室温~200℃ |
| 预热升温时间(min) | 约12min(设置：150℃) | 约12min(设置：150℃) | 约12min(设置：150℃) |
| 热风马达 | 250W 3PH 220VAC | 250W 3PH 220VAC | 250W 3PH 220VAC |
| 宽度范围(mm) | 50-350 | 50-450 | 50-610 |
| PCB传送方向 | L-R(可?。篟-L) | L-R(可?。篟-L) | L-R(可?。篟-L) |
| 传送速度范围(mm/min) | 500~1800 | 500~1800 | 500-1800 |
| 运输高度(mm) | 750±20 | 750±20 | 750±20 |
| 允许PCB元件高度(mm) | 上120(可?。?40) 下15 | 上120(可?。?50) 下15 | 上120(可?。?50) 下15 |
| 速度控制方式 | 变频器闭环无级调速 | 变频器闭环无级调速 | 变频器闭环无级调速 |
| 爪 | 谭簧压片爪/D-40型鸭嘴爪/双钩爪/重型双钩爪,任选其一 | 重型双爪/可?。阂本咦ㄓ米?/td> | |
| 导轨角度 | 4~7° | 4-7° | 4-7° |
| 锡炉类型 | 机械式 | 机械式 | 机械式 |
| 锅炉材质 | 铸铁 | 铸铁 | 铸铁 |
| 波峰调节方式 | 变频器：电脑数字控制 | ||
| 冷却方式 | 强制风冷，可?。豪渌?/td> | ||
| 锡炉加热功率 | 13.5KW | 13.5KW | 18KW |
| 锡炉最高温度 | 300℃ | 300℃ | 300℃ |
| 锡炉容量 | 约480KG | 约550KG | 约640KG |
| 波峰驱动功率 | 180W*2 3PH 220VAC | 180W*2 3PH 220VAC | 180W*2 3PH 220VAC |
| 锡炉升温时间 | 约150min(设置：250℃) | 约150min(设置：250℃) | 约150min(设置：250℃) |
| 炉温控制方式 | PID | PID | PID |
| 洗爪系统 | 毛刷 | 毛刷 | 毛刷 |
