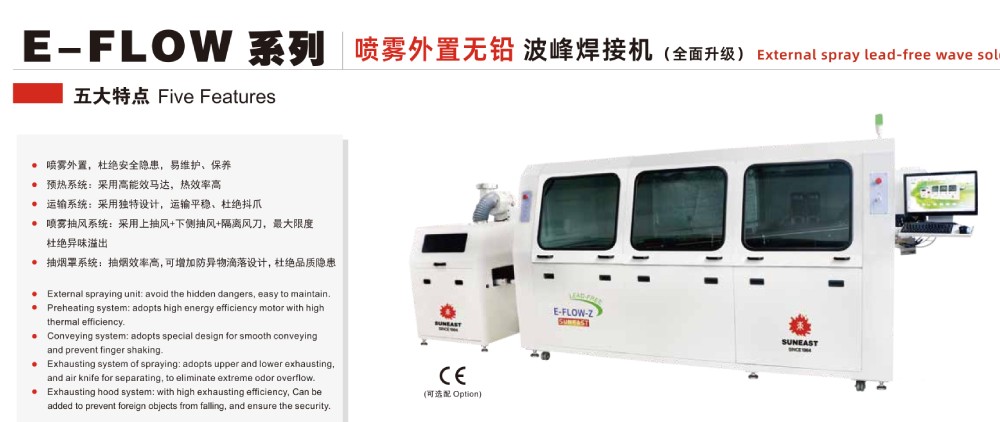

喷雾外置，杜绝安全隐患，易维护、保养
预热系统：采用高能效马达，热效率高
运输系统：采用独特设计，运输平稳、杜绝抖爪
喷雾抽风系统：采用上抽风下侧抽风+隔离风刀，最大限度杜绝异味溢岀
抽烟罩系统：抽烟效率高，可增加防异物滴落设计，杜绝品质隐患
波峰焊（喷雾外置）E-FLOW-Z系列产品特点：

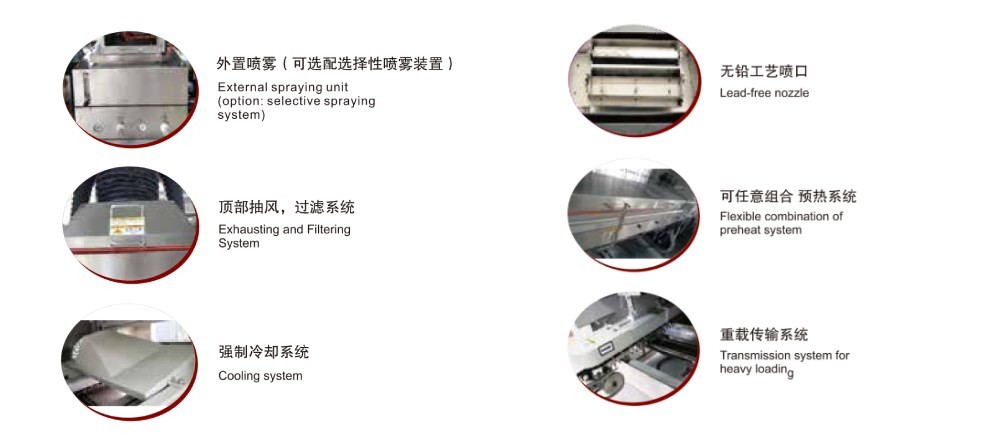

传输系统：直联式入板结构，特制不锈钢链条传输，铝合金导轨独特设计，经久耐用；运输系统：采用分段浮动式结构，有效防止导轨变形；
预热系统：采用抽屉式模组式节能设计， 红外、热风任意组合， 温度控制采用PID方式， 使温控精度达到±2℃， 预热区与焊接区的温度下降值≤5℃；
喷雾系统：采用精密型调节阀进行数字化调节，方便管理。喷嘴移动采用步进马达控制。助焊剂自动稳压供给，可使喷雾流量迅速达到饱和，顶部抽风，过滤系统；
锡炉采用外热式加热，锡炉内胆采用铸铁制作，内表面防腐蚀处理，两个低流速喷口、低氧化量设计；
强制式冷却系统，保证冷却速度在4~6℃/秒(可调)；
PC+PLC控制系统， Windows 7操作系统， 中/英文操作界面， 工艺曲线/数据自动存储功能， 助焊剂液面过低过高报警；锡液面过低报警；
| 型号 | E-FLOW-Z（喷雾外置） | E-FLOW-Z450（喷雾外置） | E-FLOW-Z610（喷雾外置） |

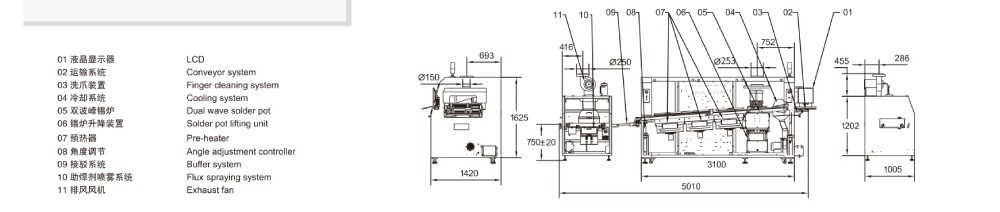

| 外形尺寸LxWxH(mm) | 5050x1420x1750 | 5050x1520x1750 | 5050x1690x1750 |
| 重量 | Approx.1850kg | Approx.2050kg | Approx.2300kg |
| 电源 | 3PH 380V 50HZ | 3PH 380V 50HZ | 3PH 380V 50HZ |
| 启动功率 | 33KW | 33kw | 45KW |
| 正常运行功率 | Approx.8KW | Approx.9KW | Approx.11KW |
| 控制系统 | PC+PLC | PC+PLC | PC+PLC |
| 喷雾移动 | 步进马达 | 步进马达 | 步进马达 |
| 喷雾气压 | 0.2Mpa-0.4Mpa | 0.2Mpa-0.4Mpa | 0.2Mpa-0.4Mpa |
| 助焊剂流量控制 | Option | Option | Option |
| 助焊剂自动添加 | 标配 | 标配 | 标配 |
| 抽风方式 | 上抽风 | 上抽风 | 上抽风 |
| 抽风管直径(mm) | Φ250 | Φ250 | Φ250 |
| 抽风机功率 | 750W | 750W | 750W |
| 预热方式 | 微热风/红外 | 微热风/红外 | 微热风/红外 |
| 温度控制方式 | PID | PID | PID |
| 预热区数量 | 3 | 3 | 3 |
| 预热区长度(mm) | 1800 | 1800 | 1800 |
| 预热温度可调范围 | 室温~200℃ | 室温~200℃ | 室温~200℃ |
| 预热升温时间(min) | 约12min(设置：150℃) | 约12min(设置：150℃) | 约12min(设置：150℃) |
| 热风马达 | 150W 3PH 220VAC | 150W 3PH 220VAC | 250W 3PH 220VAC |
| 宽度范围(mm) | 50~350 | 50-450 | 50-610 |
| PCB传送方向 | L-R(可?。篟-L) | L-R(可?。篟-L) | L-R(可?。篟-L) |
| 传送速度范围(mm/min) | 500-1800 | 500-1800 | 500-1800 |
| 运输高度(mm) | 750±20 | 750+20 | 750±20 |
| 允许PCB元件高度(mm) | 上120 下15 | 上120 下15 | 上120 下15 |
| 速度控制方式 | 变频器闭环无级调速 | 变频器闭环无级调速 | 变频器闭环无级调速 |
| 爪 | 弹簧压片爪/D-40型鸭嘴爪/双钩爪/重型双钩爪,任选其一 | 重型双爪/可?。阂本咦ㄓ米? | |
| 导轨角度 | 4-7° | 4~7° | 4~7° |
| 锡炉类型 | 机械式 | 机械式 | 机械式 |
| 锅炉材质 | 铸铁 | 铸铁 | 铸铁 |
| 波峰调节方式 | 变频器：电脑数字控制 | ||
| 冷却方式 | 强制风冷，可?。豪渌? | ||
| 锡炉加热功率 | 13.5KW | 13.5KW | 18KW |
| 锡炉最高温度 | 300℃ | 300℃ | 300℃ |
| 锡炉容量 | 480kg | 550kg | 640kg |
| 波峰驱动功率 | 180W*2 3PH 220VAC | 180W*2 3PH 220VAC | 180W*2 3PH 220VAC |
| 锡炉升温时间 | 约150min(设置：250℃) | 约150min(设置：250℃) | 约150min(设置：250℃) |
| 炉温控制方式 | PID | PID | PID |
| 洗爪系统 | 毛刷 | 毛刷 | 毛刷 |
| 注：可定制4段预热，温区长度达2.3米 | |||
