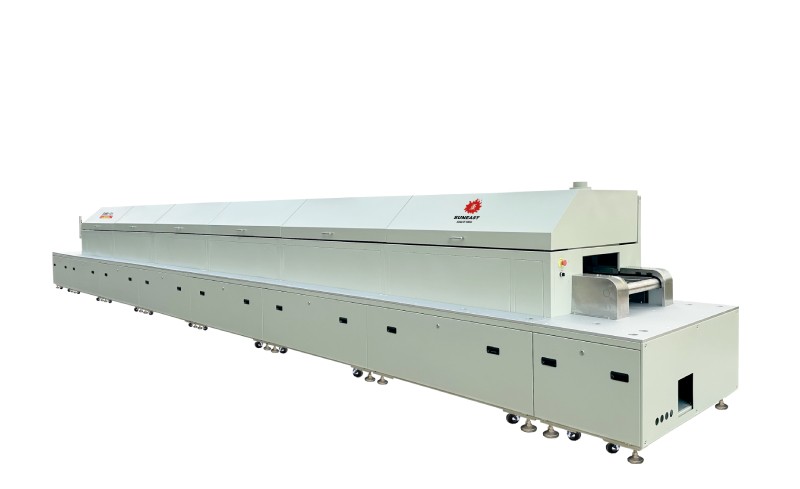

SHR-01L系列隧道炉由机架系统、热风循环系统、输送系统、加热系统及电气控制系统等组成。精选优质不锈钢力骨式网带，耐磨性好，使用寿命长，运转平衡。采用?？榛?、数字化及人性化设计，在功能、性能、稳定性及可靠性、安全性、可维护性、易操作性方面具有良好的优越性，既为客户降低了运营成本，也为客户保质保量生产合格的产品提供了有力的保障。力骨式网带输送方式，可应对多种形式的产品输送，特别适合体积小、数量多的产品生产需求，产品可灵活排布在网带上，设备可配合自动化上下料机构使用。
适用于固化无工艺边要求，无底部空间要求的产品；
可配合自动化线生产，也可人工放置产品；
适用于新能源汽车电子产品封装固化；
广泛应用于电子行业：PCB、LED、LCM、LCD、MLCC、电解电容、电感、手机、半导体、3C产品等固化烘烤工序。
| SHR-01L系列技术参数 | |||
| 设备型号 | SHR-01L[注：01-05T 500) | SHR-01L(注：01-05T-850) | 备注 |

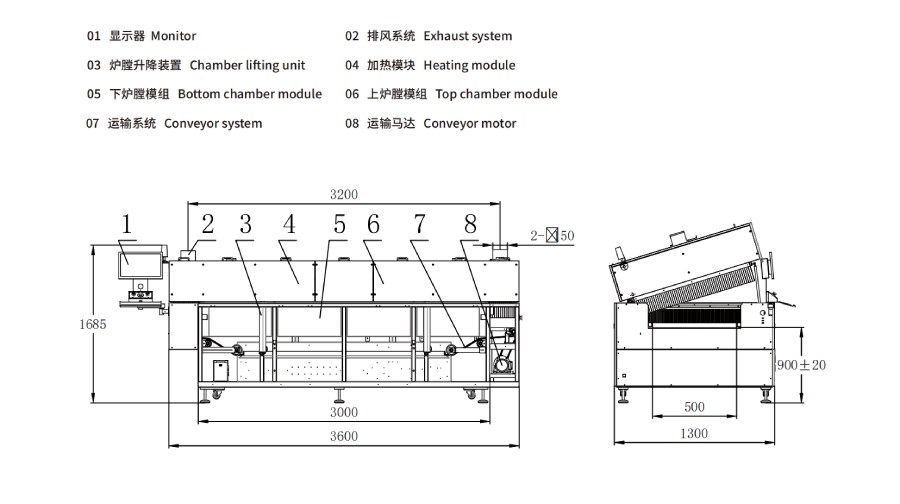

| 设备尺寸 | L3600xW1300xH1685mm | L3600xW1650xH1685mm | |
| 设备重量 | 1400kg | 1800kg | |
| 电源要求 | 3P 5L 380V 50/60Hz | 3P 5L 380V 50/60Hz | |
| 控制系统 | PC+PLC | PC+PLC | |
| 总功率 | 约2KW | 约32KW | |
| 运输形式 | 力骨式网带 | 力骨式网带 | |
| 输送宽度 | 500mm | 850mm | |
| 产品高度(含治具) | max100mm | max100mm | |
| 入板高度 | 900±20mm | 900±20mm | |
| 传送速度范围 | 100-500mm/min | 100-500mm/min | |
| 速度控制方式 | 变频器闭环无级调速 | 变频器闭环无级调速 | |
| PCB传送方向 | 左-右（可?。河?左） | 左-右（可?。河?左） | |
| 控温方式 | PID | PID | |
| 温度设定范围 | 室温--200℃ | 室温--200℃ | |
| 加热系统 | 通道上加热 | 通道上加热 | |
| 温区数量 | 5个加热区 | 5个加热区 | |
| 加热区长度 | 3000mm | 3000mm | |
| 冷却区长度 | 无 | 无 | 可选配 |
| 升温时间 | 约15min | 约15min | 设置温度150℃ |
| 运行功率 | 约6KW | 约7kW | |
| 温度数值显示精度 | 1℃ | 1℃ | |
| 异常报警 | 三色信号灯+人机界面提示 | 三色信号灯+人机界面提示 | |
| 排风要求 | 2-Φ150排风口，单个排风口排风量要求约15m3/min | 2-Φ150排风口，单个排风口排风量要求约15m3/min | |
| 参数存储 | 可存储多种设置参数 | 可存储多种设置参数 | |
| 停电?；?/td> | UPS延时关机 | UPS延时关机 | |
| 气源要求 | 无 | 无 | |
| 1.可?。夯坊部赏钩?，凸出上炉膛外侧面尺寸300mm（整机尺寸会加长600mm）。 2.注明：根据产能要求，推荐温区数量优先选择：4温区、5温区、 8温区、9温区、10温区、12温区，可定制。 | |||
