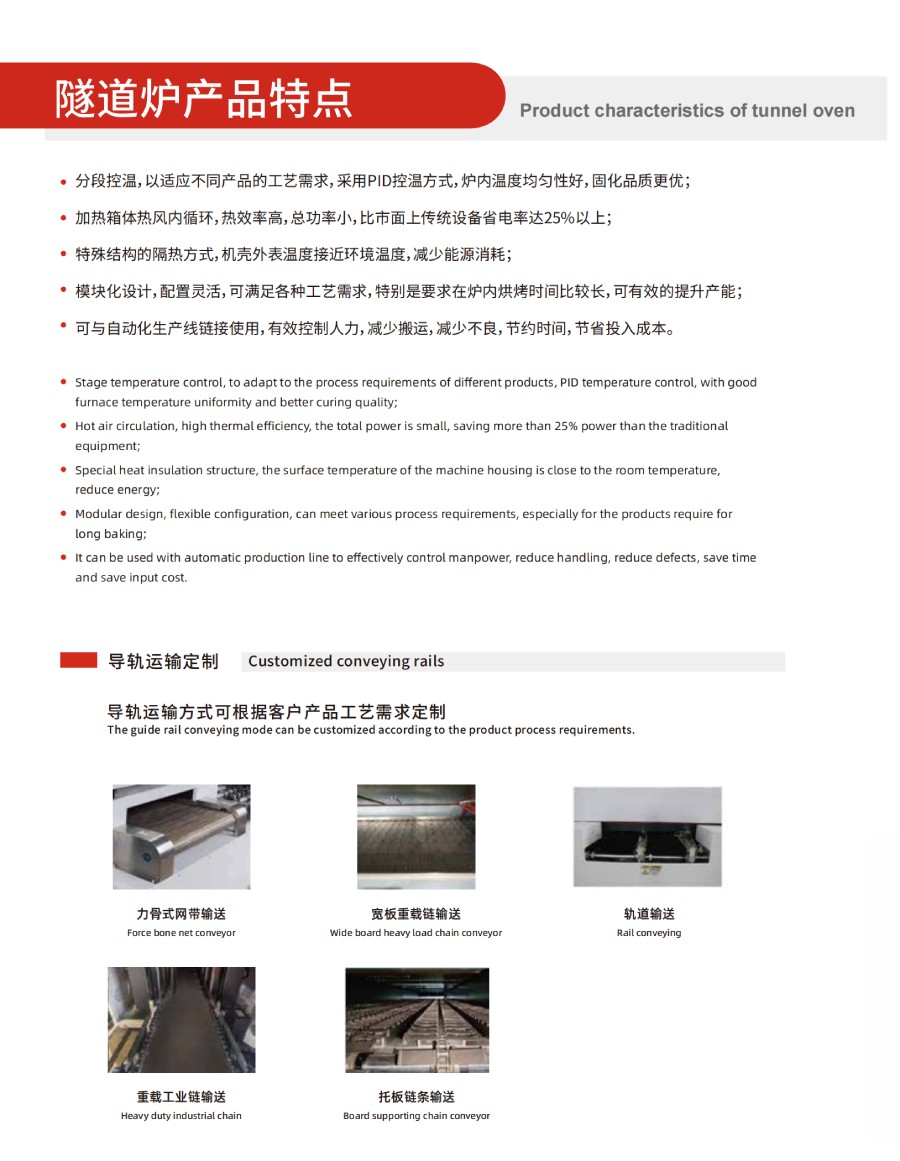

重载工业链+导轨输送方式，运行磨损更小，使用寿命长，更稳定可靠；
料框(载具)可差异设计，使用灵活，满足多种复杂上下料工艺；
全?？榛杓?，维护保养方便快捷，减少维护时间及成本；

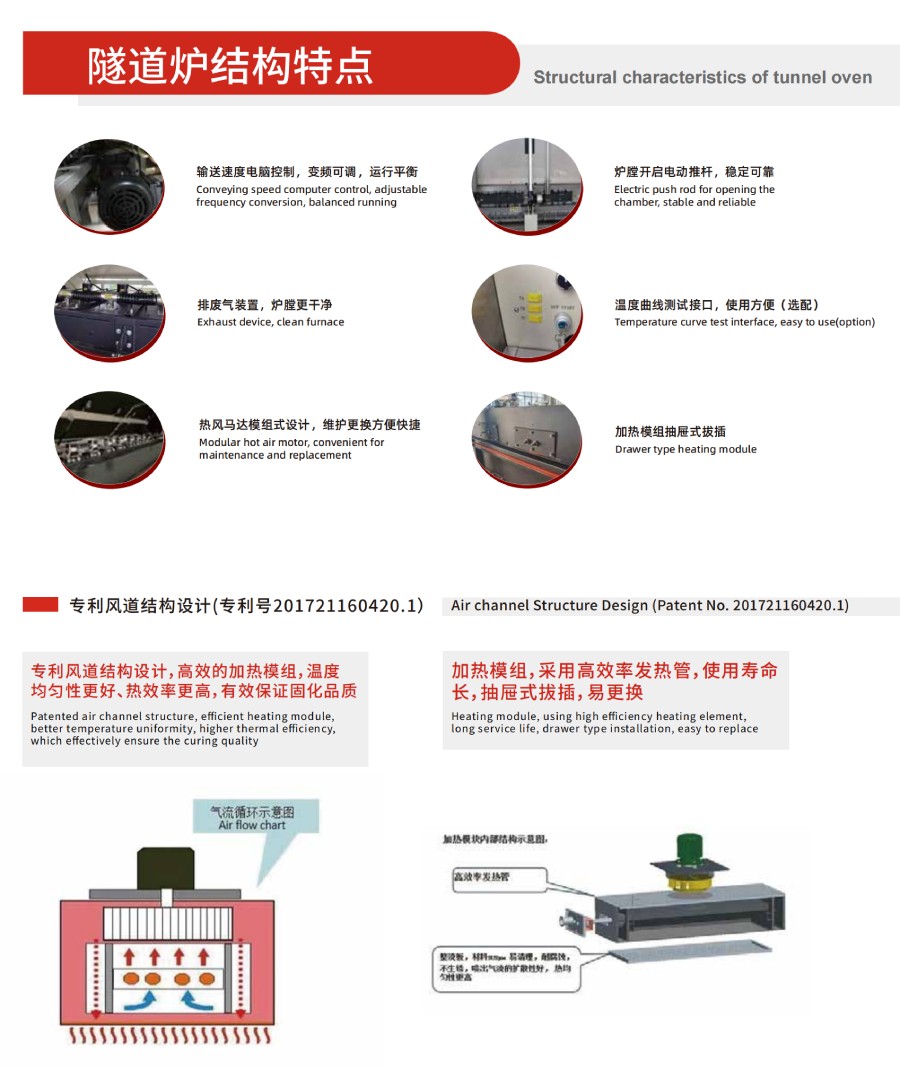

专利热风系统，热风对流传导更高效，热补偿更快；
全新炉膛结构设计，多层隔热，有效降低工作环境温度；
适用于高负载料框式，大载具式过炉方式；
适用于产能大， 固化时间长的产品， 如：三极管后端烘烤， Mini LED固晶烘烤等；
适用于固化运输重型产品，如：新能源汽车驱动电机封装烘烤；
适用于PCB、LED、Mini LED、电容、电源等元器件产品烘烤工序；
涵盖领域：电子产品、汽车电子、半导体、3C产品等。
| SHR-01Z系列技术参数 | |||
| 设备型号 | SHR-01Z(注：01-05T-600) | SHR-01Z(注：01-05T-950) | 备注 |

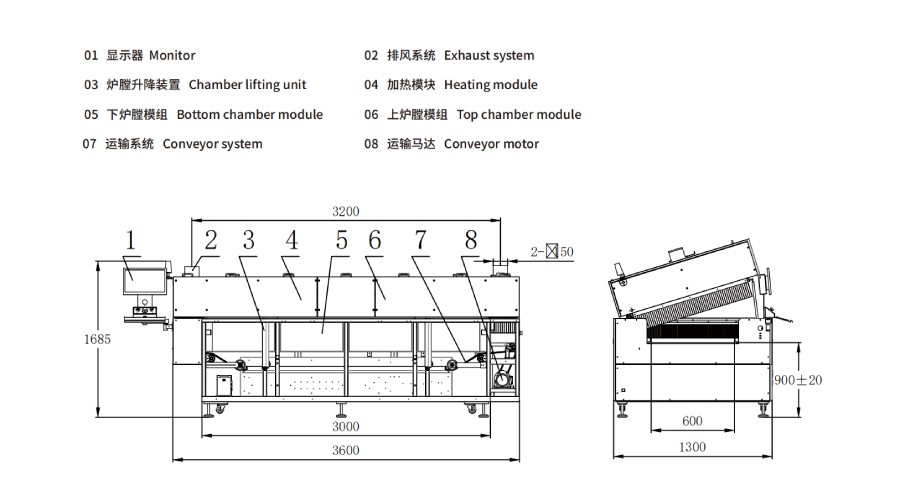

| 设备尺寸 | L3600xW1300xH1685mm | L3600xW1650xH1685mm | |
| 设备重量 | 1400kg | 1800kg | |
| 电源要求 | 3P5L 380V 50/60Hz | 3P5L 380V 50/60Hz | |
| 控制系统 | PC+PLC | PC+PLC | |
| 总功率 | 约32KW | 约32KW | |
| 运输形式 | 重载工业链 | 重载工业链 | |
| 输送宽度 | Max600mm | Max950mm | |
| 产品高度(含治具) | Max100mm | Max100mm | |
| 入板高度 | 900±20mm | 900±20mm | |
| 传送速度范围 | 100-500mm/min | 100-500mm/min | |
| 速度控制方式 | 变频器闭环无级调速 | 变频器闭环无级调速 | |
| PCB传送方向 | 左-右（可?。河?左） | 左-右（可?。河?左） | |
| 控温方式 | PID | PID | |
| 温度设定范围 | 室温--200℃ | 室温--200℃ | |
| 加热系统 | 通道上加热 | 通道上加热 | |
| 温区数量 | 5个加热区 | 5个加热区 | |
| 加热区长度 | 3000mm | 3000mm | |
| 冷却区长度 | 无 | 无 | 可选配 |
| 升温时间 | 约15min | 约15min | 设置温度150℃ |
| 运行功率 | 约6KW | 约7kW | |
| 温度数值显示精度 | 1℃ | 1℃ | |
| 异常报警 | 三色信号灯+人机界面提示 | 三色信号灯+人机界面提示 | |
| 排风要求 | 2-Φ150排风口，单个排风口排风量要求约15m3/min | 2-Φ150排风口，单个排风口排风量要求约15m3/min | |
| 参数存储 | 可存储多种设置参数 | 可存储多种设置参数 | |
| 停电?；? | UPS延时关机 | UPS延时关机 | |
| 气源要求 | 无 | 无 | |
|
1.可?。夯坊部赏钩?，凸出上炉膛外侧面尺寸300mm（整机尺寸会加长600mm）。 2.注明：根据产能要求，推荐温区数量优先选择：4温区、5温区、 8温区、9温区、10温区、12温区，可定制。 |
|||
